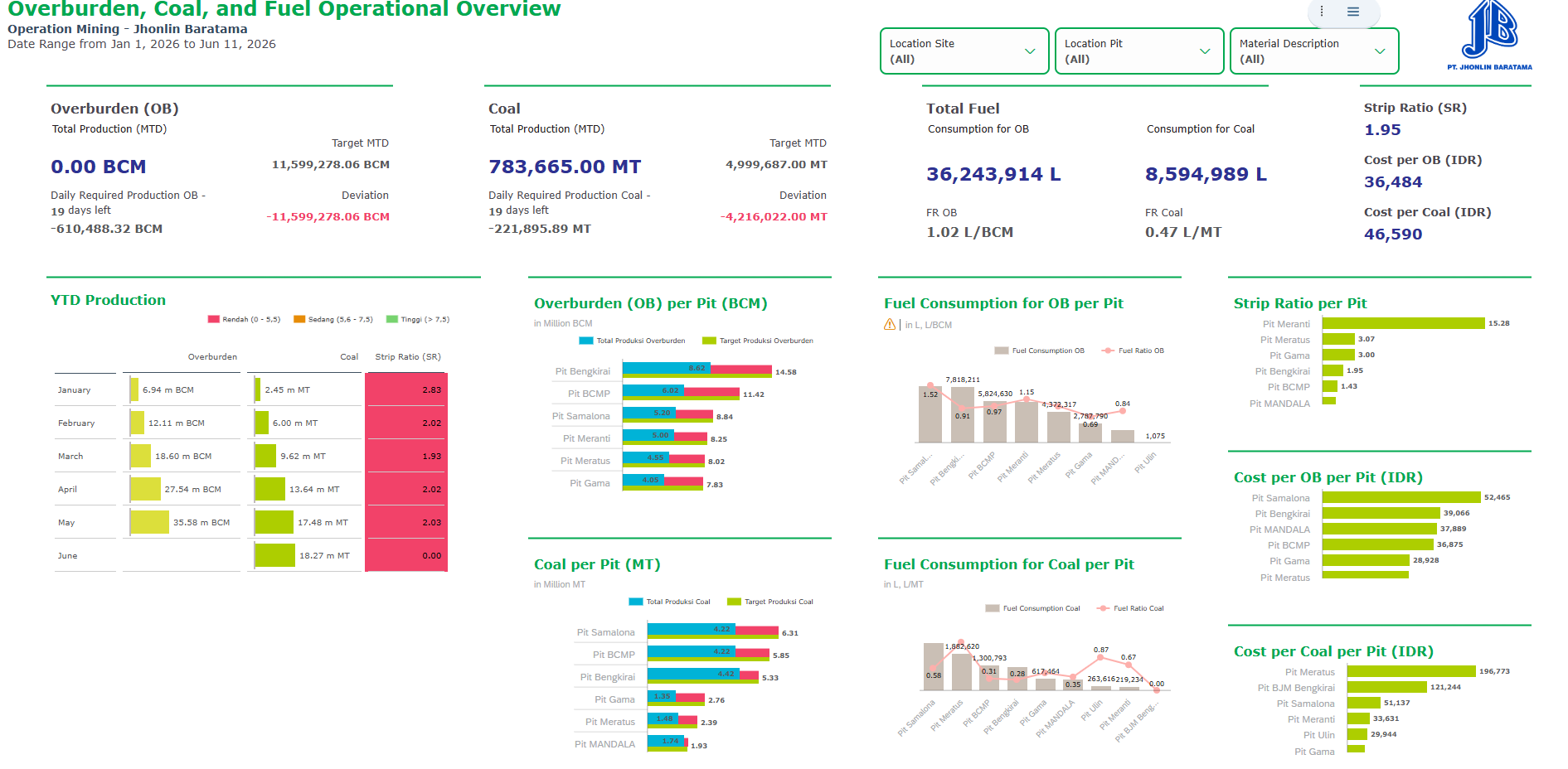

Sheet 1: Operational Overview (JB) - Produksi, OB, Coal & Fuel
Dokumentasi spesifikasi fungsional dan teknis Sheet 1: Operational Overview pada Story SAP Analytics Cloud (SAC) Operation Mining PT Jhonlin Baratama (JB00).
1. Ringkasan & Ruang Lingkup
Halaman Operational Overview menyajikan pemantauan terpusat harian dan Month-to-Date (MTD) atas indikator volume penambangan utama:
- Overburden (OB) Removal: Volume pengupasan tanah penutup dalam satuan BCM (Bank Cubic Meter).
- Coal Mining Production: Volume penggalian batubara dalam satuan MT (Metric Ton).
- Fuel Consumption: Penggunaan solar industri (Liter) serta rasio penggunaan (Fuel Ratio / FR).
- Strip Ratio (SR): Rasio perbandingan volume OB terhadap batubara (
BCM / MT). - Cost per OB & Coal: Estimasi biaya operasional per unit volume.
2. Struktur Widget & Indikator Kinerja Utama (KPIs)

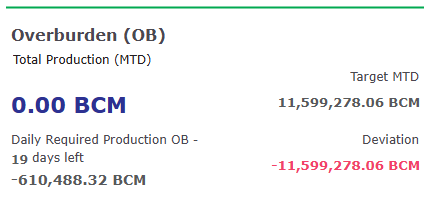

A. Overburden (OB) Removal Performance
| Widget / Chart | Tipe Visualisasi | Model CDS Sumber | Formula / Logika Perhitungan |
|---|---|---|---|
| Total Production MTD OB | Numeric Point (Big Number) | JG_M_S4HLV_ZCOMXX001 |
Mengambil nilai terakhir (Operation - LAST) dari akumulasi GR Quantity (Order Type = OBRV) per MONTHNUMBER |
| Target MTD OB | Numeric Point | JG_M_S4HLV_ZCOMXX001 |
Nilai target plan dari AFKO - GAMNG (Order Type = OBRV) |
| Deviation OB MTD | Numeric Point | JG_M_S4HLV_ZCOMXX001 |
Delta Quantity = Total Produksi - Target Qty |
| Days Left OB | Numeric Point | JG_M_S4HLV_ZCOMXX001 |
Sisa hari operasional aktif dalam bulan kalender berjalan |
| Daily Required Production OB | Numeric Point | JG_M_S4HLV_ZCOMXX001 |
Deviasi OB MTD / Days Left OB Latest (Target kejar harian) |

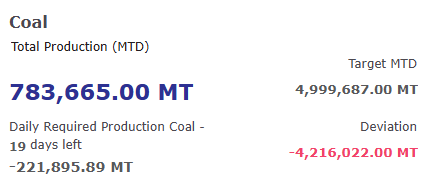

B. Coal Mining Production Performance
| Widget / Chart | Tipe Visualisasi | Model CDS Sumber | Formula / Logika Perhitungan |
|---|---|---|---|
| Total Production MTD Coal | Numeric Point (Big Number) | JG_M_S4HLV_ZCOMXX001 |
Mengambil nilai terakhir (Operation - LAST) dari akumulasi GR Quantity (Order Type = COGT) per MONTHNUMBER |
| Target MTD Coal | Numeric Point | JG_M_S4HLV_ZCOMXX001 |
Nilai target plan dari AFKO - GAMNG (Order Type = COGT) |
| Deviation Coal MTD | Numeric Point | JG_M_S4HLV_ZCOMXX001 |
Selisih aktual produksi terhadap target bulanan |
| Daily Required Production Coal | Numeric Point | JG_M_S4HLV_ZCOMXX001 |
Deviasi Coal MTD / Days Left Coal Latest |
C. Fuel Ratio & Strip Ratio (SR)
| Widget / Chart | Tipe Visualisasi | Satuan | Formula Perhitungan |
|---|---|---|---|
| Fuel Consumption OB | Numeric Point | Liter | Total pemakaian solar untuk unit excavator dan dump truck OB |
| Fuel Ratio (FR) OB | Numeric Point | L / BCM | Total Liter Solar OB / Total BCM Overburden |
| Fuel Consumption Coal | Numeric Point | Liter | Total pemakaian solar untuk penggalian dan pemuatan batubara |
| Fuel Ratio (FR) Coal | Numeric Point | L / MT | Total Liter Solar Coal / Total MT Coal Produced |
| Strip Ratio Actual | Numeric Point | BCM / MT | Total Overburden BCM / Total Coal MT |
3. Visualisasi Tren & Distribusi per Pit

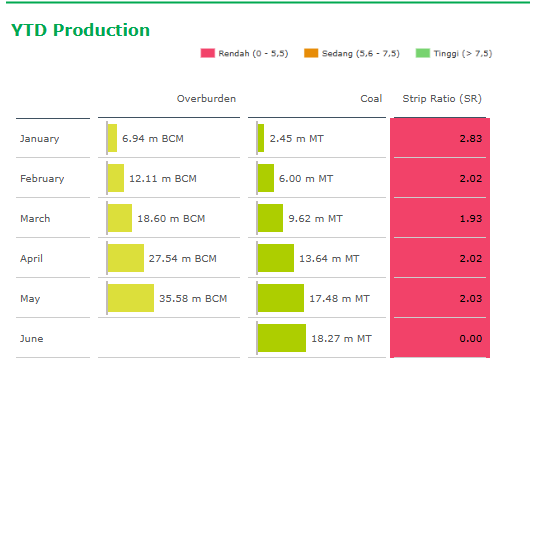

- YTD Production Trend:
- Tabel in-cell sparkline bulanan menampilkan tren produksi OB, Batubara, dan Strip Ratio aktual vs target dengan pewarnaan ambang batas (threshold coloring).
- Overburden per Pit (BCM):
- Bar chart komparatif total produksi vs target per lokasi pit tambang (Pit Sungup, Pit Sungai Dua, Pit Sebamban, dsb.).
- Coal per Pit (MT):
- Bar chart pencapaian tonase batubara beserta selisih varians per pit.
- Fuel Consumption & Fuel Ratio per Pit:
- Combo chart (Bar: Total Liter Fuel, Line: Fuel Ratio) untuk mengidentifikasi pit dengan konsumsi bahan bakar paling boros/efisien.
